原理
該機彩全封閉形式，所有部件均彩不銹鋼制造，配有三極凈化裝置，過濾后的空氣達十萬級要求。簡體與頂部裝有冷壁裝置，使壁溫<80攝氏度，干燥塔內裝有氣刷掃塔裝置，經該機干燥后的中藥浸膏粉，不會出現焦化變質現象，大大嗇了收粉率（達95%以上），而且不會產生混藥現象和粘壁現象。
基本原理：中藥浸膏高速離心式噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用，也是利用高速離心式霧化器使用權物料分散成霧狀，與熱空氣充分接觸，完成瞬間干燥，形成粉狀成品的干燥裝置。
中藥浸膏噴霧干燥機是專門用來解決中藥浸膏和植物提取液的噴霧干燥機。它解決了物料在原LPG高速噴霧干燥機在中藥中藥浸膏干燥中出現的以下情況：
1、物料粘壁、收粉率低；
2、物料在壁上停滯不前留時間長，產生物料的焦化變質現象；
3、難以清洗，不符合GMP要求；
4、主量低：LPG-150型噴霧干燥機，其產量只能處理50-60kg/h料液。
鑒于以上狀況，我廠根據中藥浸膏的物料性質與工藝要求設計了中藥浸膏專用干燥機。它解決了歷史上中藥浸膏干燥機難題，干燥后的物料顏色好、不變質、大大提高了工廠的經濟效益，中藥浸膏與LPG高速離心噴霧干燥機相比有以下要求：
1、采用了三級空氣凈化，使進風達到30萬級要求；
2、采用冷壁裝置，使內壁溫度低于80℃，物料在壁上停留也不焦化；
3、效率是原LPG標準離心噴霧的3.5倍；
4、采用快開沖洗裝置，適用于多品種生產要求；
5、除塵采用濕式除塵，使粉塵無外出，符合環保要求；
6、采用氣掃裝置，物料在壁上停留時間短，不黏壁；
7、霧化器采用變頻調整；
8、采用PLC控制，程控系統屏幕顯示；
9、帶清洗裝置；
10、采用干空氣密閉輸送收料。
特點
★塔體具有冷風夾套；
★塔體上裝有自動振打裝置；
★塔體、管路配有快開清洗孔及排污孔；
★自動控制恒溫加料罐；
★手工高壓洗塔隨機附件；
★與物料接觸的部分采用不銹鋼材料制作(或全不銹鋼制造）
★物料收集采用兩級旋風除塵裝置，或一級旋風除塵器和濕式除塵器；
★進風溫度實現自動控制及連續裝置；
★配有氣掃裝置。

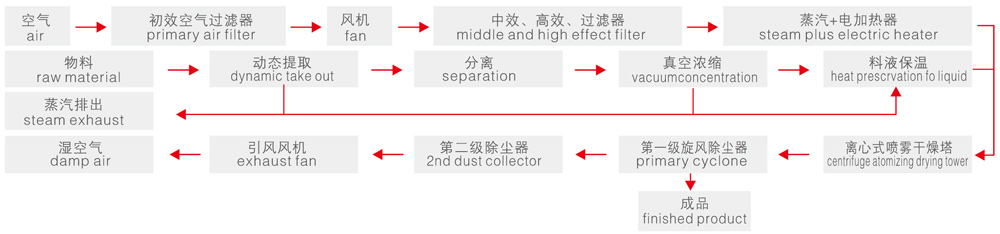

工藝流程

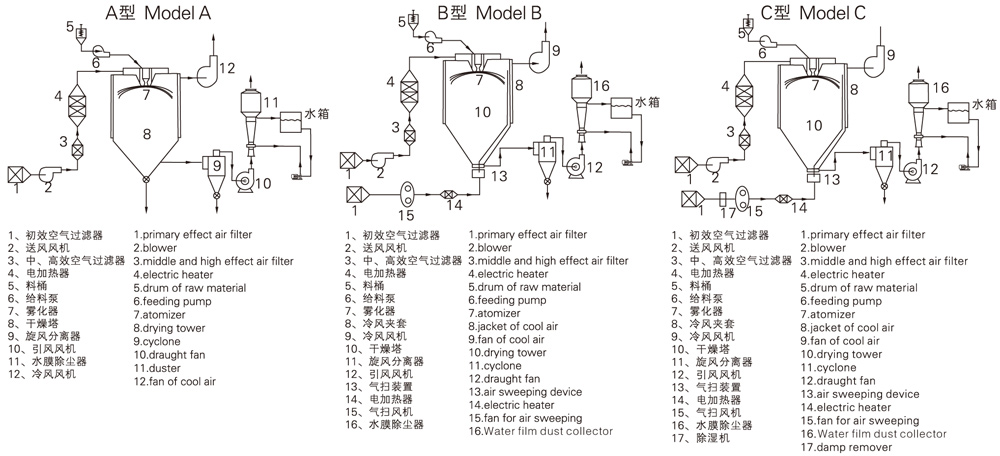

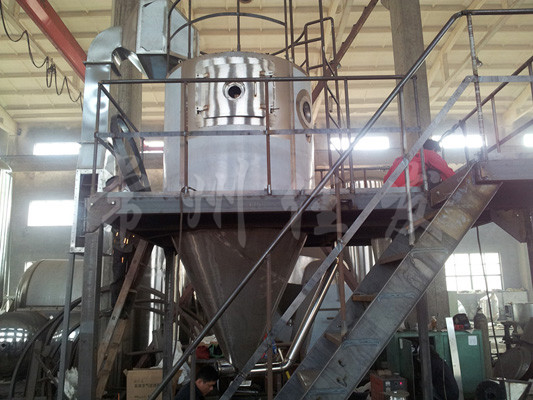

安裝參考圖
型號 | ZPG-5 | ZPG-10 | ZPG-25 | ZPG-50 | ZPG-80 | ZPG-100 | ZPG-150 | ZPG-200 | ZPG-300 | |
水份蒸發量 (kg/h) | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 20 | 300 | |
料液處理量 (kg/h) | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
成品含量(kg/h) | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 24-42 | 36.8-56.4 | 55-85 | |
濕物料含固量(%) | 18-25 | |||||||||
成品含水率 (%) | 3-5 | |||||||||
電功率 (kw) | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
加熱源 | 蒸汽加電 | |||||||||
產品捕集方式及效率 | 兩級旋風除塵器或一級旋風除塵器及一級濕式除塵器≥95% | |||||||||
自控儀表 | 熱風溫度及排風溫度指標，自動調節溫控儀 | |||||||||
進風溫度 (℃) | 150-200 | |||||||||
出風溫度 (℃) | 80-100 | |||||||||
外形尺寸 | 長L | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
寬W | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
高H | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 | |
所有參數僅作參考，視物料情況，本公司擁有變更權利，并不另行通知。
